鄂式破碎机

60秒级人工响应 24小时免费提供方案 过环评标准

鄂式破碎机

进料粒度:≤1200mm

生产能力:1-1000t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

客服 免费到厂参观,全程教学式协助办厂

免费获取报价 预约考察热线:0371-67772626

鄂式破碎机介绍

鄂式破碎机介绍视频

鄂式破碎机简称鄂破,又叫鄂式碎石机,由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机,主要用作粗碎机和中碎机,破碎比大、产品粒度均匀,设备结构简单、工作可靠、运营费用低,可满足不同用户需求,主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门。

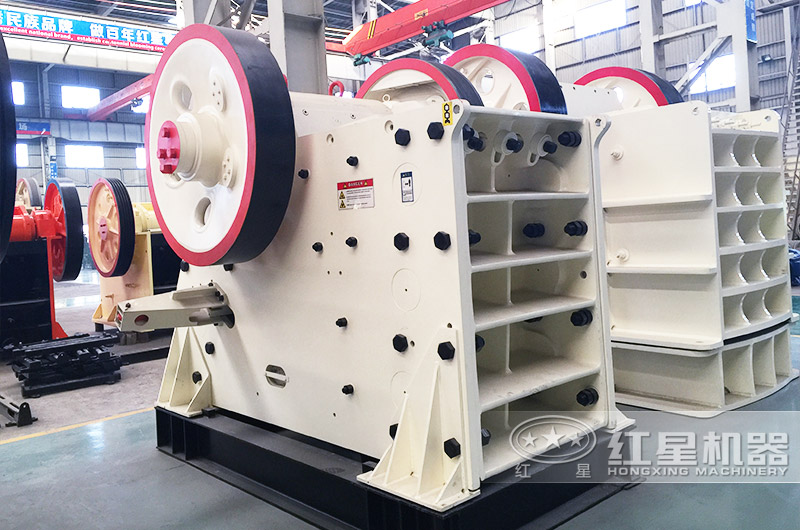

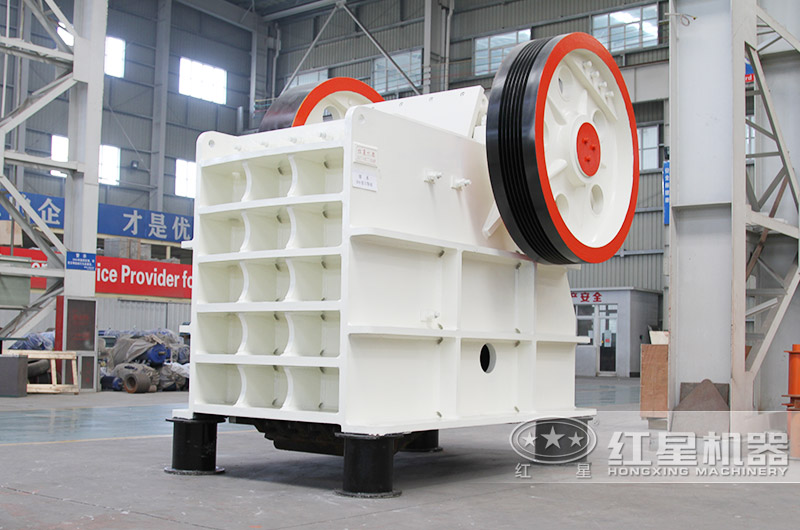

鄂式破碎机

鄂式破碎机图片

大型鄂式破碎机

大型鄂式破碎机图片

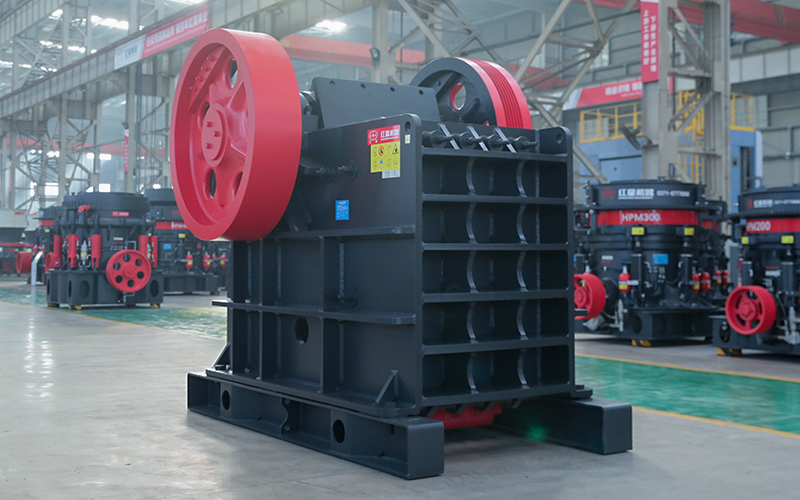

德版鄂式破碎机

德版鄂式破碎机图片

欧版鄂式破碎机

欧版鄂式破碎机图片

鄂式破碎机性能优势

1、“V”形破碎腔,深而且无死区,不易发生堵料,破碎比大、提高了进料能力与产量;

2、设备节能:单机节能15%~30%,系统节能一倍以上;

3、破碎腔体加以严格密封,避免粉尘外泄,并安装有除尘、降噪系统,所以噪音低、粉尘少;

4、排料口调整范围大,可满足不同用户要求,成品粒度均匀、杂质少、无过粉碎、少针片状;

5、润滑系统安全可靠,部件更换方便,设备维护保养简单;

鄂式破碎机性能优势

鄂式破碎机厂家“河南红星机器”

河南红星矿山机械有限公司(河南鄂式破碎机公司)具有多年的生产经营破碎机械设备的技术实力和经验的积累,潜心研制的鄂式破碎机在矿山选矿行业发挥了积极的作用,是矿山选矿行业不可缺少的矿山破碎机械,既可以单独使用,也可以与制砂设备、选矿设备配套使用,以良好的工作性能获得了广大选矿生产线用户的好评。

红星厂家除了鄂式碎石机价格优惠以外,有专业的生产厂房和技术研究实验室,产品有严格的出厂质量标准,红星鄂式破碎机厂家同时生产破碎机械、制砂机械、磨粉机械、选矿机械等相关设备,其报价合理,有严密的质量保证,颚式破碎机是高性能的破碎设备。

客户来厂参观、近距离了解设备

客户来厂参观、近距离了解设备

鄂式破碎机价格优惠、提供售后服务

红星是郑州大型鄂式破碎机厂家,直接面向用户,没有中间流程,购机更划算,可随时在线咨询了解鄂式破碎机价格,免费获取详细数值,享直销优惠,还为用户提供完善的售后服务,如生产工艺流程的布置,设备的选购,运输,安装使用的遇到的问题,高质量零部件和相关配件等,保证了鄂式破碎机有一个良好的性价比。

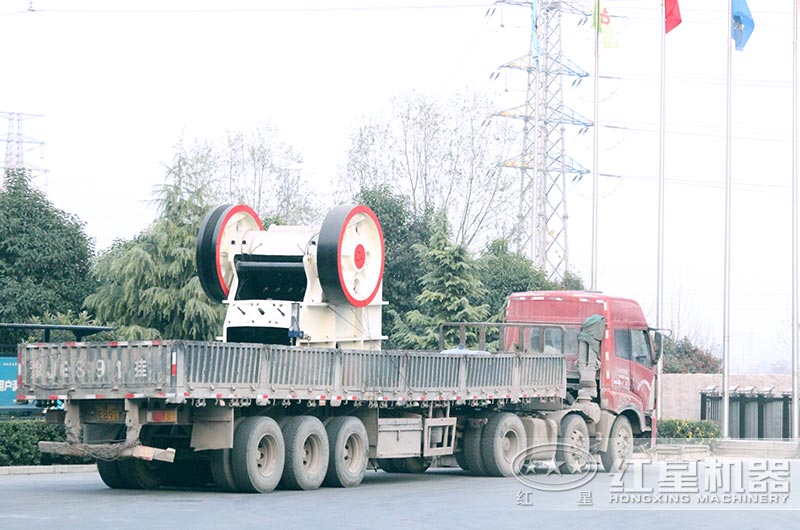

颚式破碎机设备发往河南许昌

颚式破碎机设备发往河南许昌

鄂式破碎机工作视频

设计产量:时产800吨

进料粒度:≤1020mm

出料规格:0-5-10-15-20-30mm

鄂式破碎机工作视频,河南客户现场

河南客户 设备配置
振动给料机 ZSW600×180
鄂式破碎机 PE-1200×1500
单缸圆锥破 SC315S
多缸液压圆锥破碎机 HXHP300(2台)
反击式破碎机 PF-1820
振动筛 2YK3072/3YK3072(4台)
输送机 若干

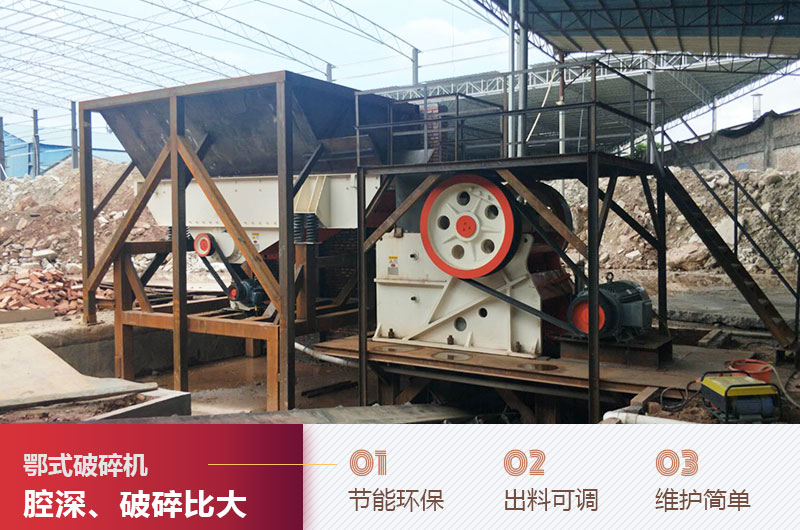

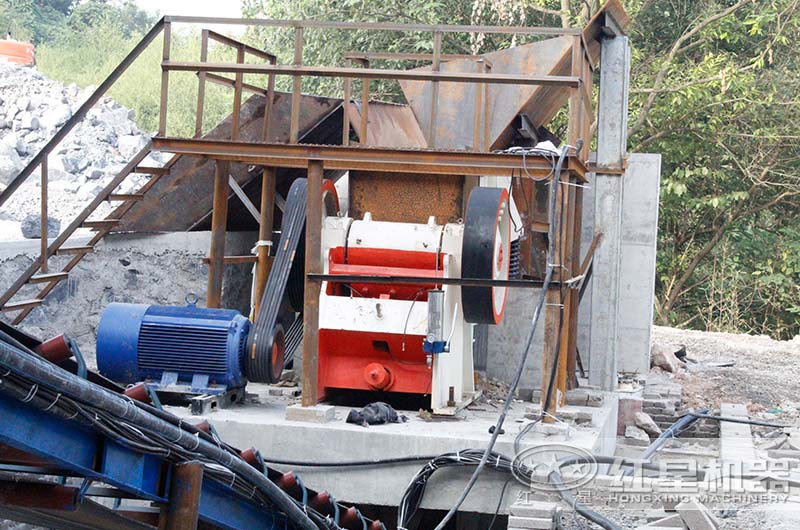

安徽客户鄂式破碎机工作现场图

安徽客户鄂式破碎机工作现场图

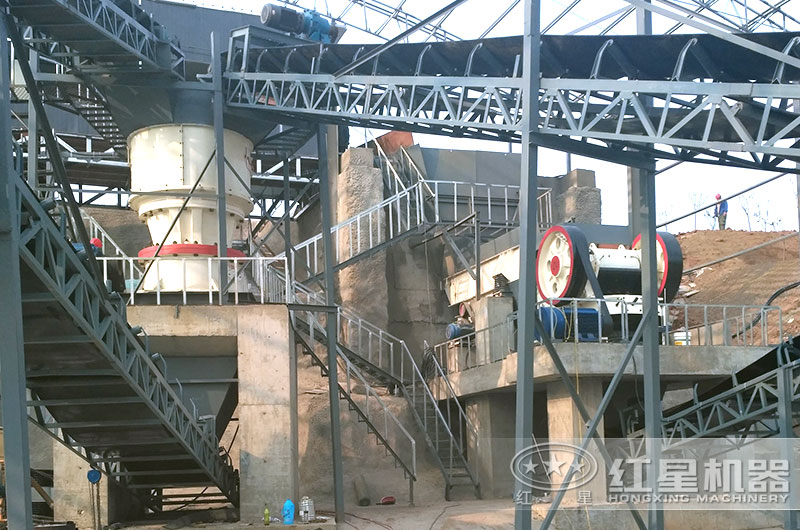

河北客户鄂式破碎机工作现场图

河北客户鄂式破碎机工作现场图

鄂式破碎机结构组成

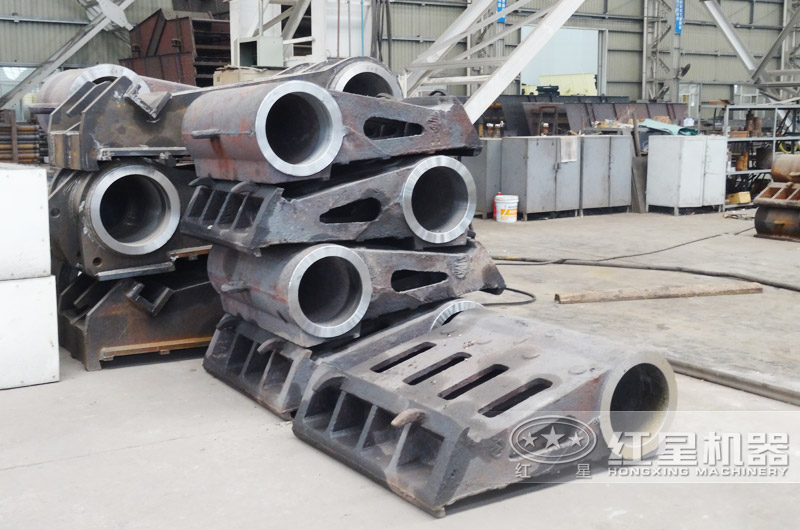

1、机架:机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢,机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。

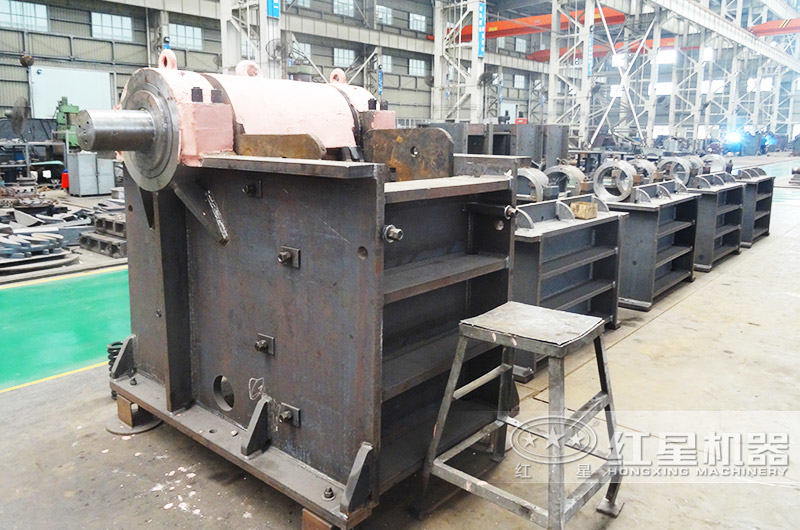

鄂式破碎机机架

鄂式破碎机机架

2、颚板和侧护板:定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在轴上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

鄂式破碎机颚板和侧护板

鄂式破碎机颚板和侧护板

3、传动件:偏心轴是鄂式破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

4、调节装置:调节装置有楔块式、垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

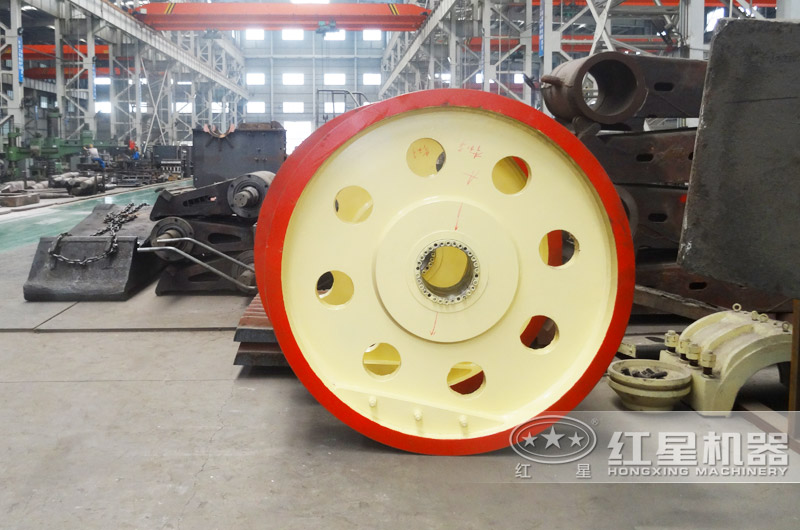

5、飞轮:鄂式碎石机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀,带轮也起着飞轮的作用,飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式,飞轮制造,安装时要注意静平衡。

鄂式破碎机飞轮

鄂式破碎机飞轮

6、润滑装置:偏心轴轴承通常采用集中循环润滑,心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油,动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

扩展资料:鄂式破碎机易损件介绍

名称 材料 使用寿命/月
动颚、定颚的破碎齿板 锰钢 4
前后推力板 铸钢 24
推力板支撑座 碳钢 10
偏心轴的轴承衬 合金 36
动颚悬挂轴的轴承衬 青铜 12

鄂式破碎机使用维护

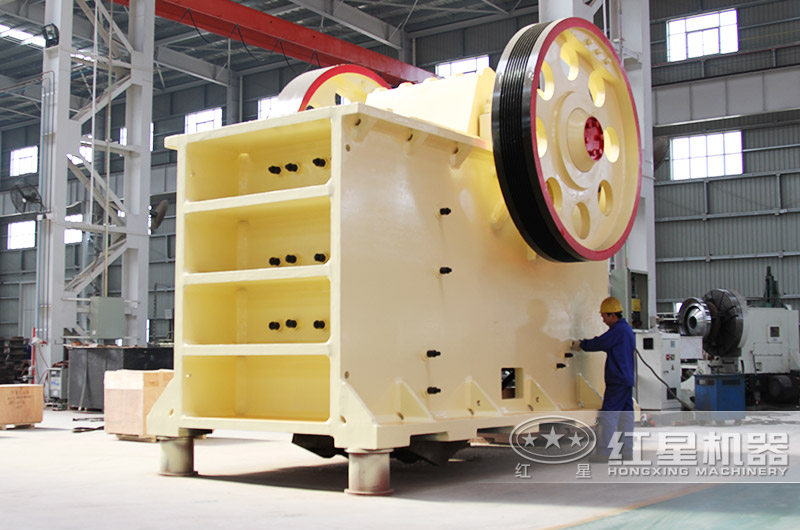

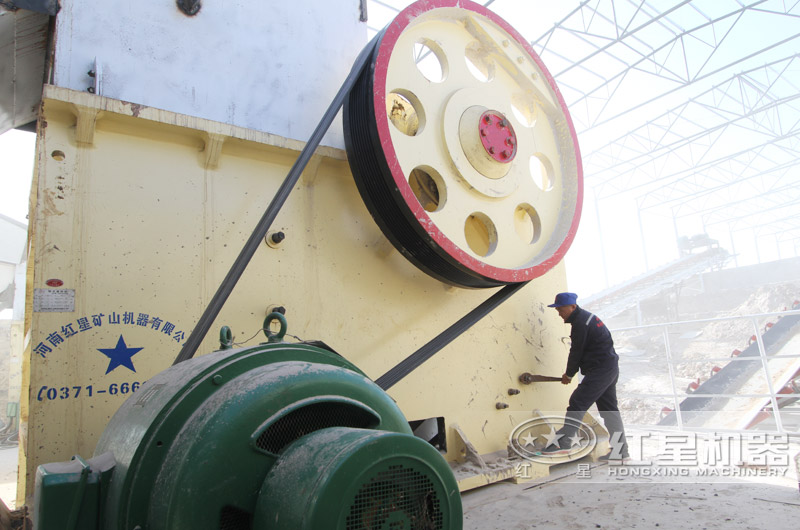

鄂式破碎机维护简单

鄂式破碎机维护简单

为保证鄂式破碎机的正常工作,除正确操作外,必须进行计划性维修,其中包括日常维护检查,小修、中修和大修。

1、小修 主要内容包括检查并修复调整装置,调整排料口间隙,对磨损的衬板调头或更换,检查传动部分、润滑系统及时跟换润滑油等,小修的周期为1~3个月左右。

2、中修 除进行小修的工作外,还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1~2年左右。

3、大修 还包括和更换车削偏心轴和鄂心轴,浇铸连杆头上部的巴氏合金,更换或修复个磨损件,周期一般为5年左右。

红星售后服务

河南鄂式破碎机厂家地址:郑州高新技术产业开发区檀香路8号。

鄂式破碎机技术参数

颚式破碎机

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同

CJ系列欧版颚式破碎机

型号 最大进料粒度(mm) 进料口尺寸(mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(KW) 外形尺寸 长×宽×高(KW)
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970
CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1435 6P 400 6600×4030×4400
CJ1511 850 1500×1070 125-300 425-1195 6P 200 4130×3000×3330
CJ1513 1040 1500×1300 150-300 530-1280 6P 200 4620×2890×4190

注:产量根据不同物料,进料粒度等因素其结果将有所不同

德版颚式破碎机

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-280 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-410 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 170-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:产量根据不同物料,进料粒度等因素其结果将有所不同
