冲击式破碎机

60秒级人工响应 24小时免费提供方案 过环评标准

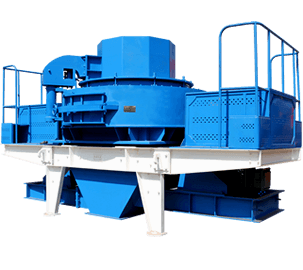

冲击式破碎机

进料粒度:35-60mm

处理能力:12-160t/h

适用物料:河卵石、石英砂、花岗岩、玄武岩、石灰石、方解石、石英石、辉绿岩等

客服 免费到厂参观,全程教学式协助办厂

免费获取报价 预约考察热线:0371-67772626

冲击式破碎机介绍

冲击式破碎机设备视频介绍

冲击式破碎机也叫制砂机,一款新型碎石制砂设备,结构设计简单、智能操作,且叶轮及涡动破碎腔内的物料自衬大幅度减少了磨损件费用和维修工作量,深腔叶轮、通过量提高30%,工作效率高,受众面比较广泛,广泛适用于各种岩石、石英石、河卵石、煤矸石等硬、脆物料的中碎、细碎,对建筑用砂、筑路用砂石尤为适宜。

冲击式破碎机有效地解决了玻璃等原料破碎过程中的“铁污染”问题和钢渣破碎过程中“卡钢”问题,巧妙的内部气流自循环消除了粉尘弥散。

冲击式破碎机破碎的物料

冲击式破碎机图片

冲击式破碎机

冲击式破碎机图片,HVI新型

新型冲击式破碎机

冲击式破碎机设备图片,VSI系列

小型冲击式破碎机设备图片

小型冲击式破碎机设备图片

冲击式破碎机工作原理

物料由进料斗进入冲击式破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周落下的一部分物料冲击破碎;

然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次或多次机率撞击、磨擦和研磨破碎作用破碎成20目以下。

冲击式破碎机工作原理图

冲击式破碎机工作原理图

在整个破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,可以消除大部分粉尘污染

冲击式破碎机工作视频

生产能力:200t/h

进料粒度:≤45mm

成品规格:0-5mm、5-10mm

设备配置:给料机+颚式破碎机+圆锥破碎机+冲击式破碎机+振动筛+洗砂机+输送机;

冲击式制砂机工作视频,河北客户现场

冲击式破碎机性能优势

1、冲击式破碎机采用“石打铁”和“石打石”破碎形式,破碎物料粒度均匀粒形好看,制砂级配连续,含粉量可控,颗粒尖锐有棱角,有利于骨料与水泥浆的粘结,细度模数在2.6-2.8之间。

2、组合式抛料头设计,再加上经过优化设计后的深腔型转子,使物料通过量提高,内部更流畅的曲线形设计,增加机器产能。

3、冲击式制砂机主轴下端特殊的密封结构,无油封也不漏油,减少油耗,两用散料盘,操作简单方便。

4、涡流腔内部气流自循环,粉尘少、噪声小,生产过程中,石料能形成保护底层,机身无磨损,经久耐用。

冲击式破碎机工作现场图

冲击式破碎机工作现场图

山东客户现场图

山东客户现场图,时产500吨

江苏客户现场实拍图

江苏客户现场实拍图

冲击式破碎机价格

选购一台冲击式破碎机多少钱?根据市场上了解,价格在三万起步,到一百万元左右不等,与设备型号、厂家选择有联系,而且不同厂家其原材料选择、制造工艺、销售渠道有所不同,冲击破碎石机价格有差异,建议您找准大型设备厂家,可保障后期质量及维修。

其中红星冲击式破碎机生产厂家是直销模式,没有中间环节费用,冲击破碎石机价格更优惠,可直接点击咨询了解,有销售经理随时提供详情单,并结合投资预算选型。

客户到厂近距离了解设备

影响冲击式破碎机生产能力的因素

一般说来,影响冲击式破碎机生产能力的因素有很多,大体来说有5方面的因素,下面进行叙述以及提出相应的解决方案。

影响因素

影响因素

1、物料的硬度:越硬的物料破碎起来越困难,而且对设备的磨损越严重,破碎的速度慢、能力低,因此需要我们在物料的选择上注意一些。

2、物料的组成:进入冲击式破碎机前,物料里含细粉越多越影响破碎,因为这些细粉容易粘附影响输送,因此应该提前过一次筛,将细粉尽量从物料中筛选出来,以免影响冲击破正常工作。

3、冲击式破碎机破碎后物料的细度:细度要求高,即要求破碎出来的物料越细,则破碎能力越小,这方面要按具体的要求而定,如无特殊要求,一般将物料的细度设制为中细即可。

4、物料的粘度:物料粘度越大,越容易粘附,内会粘附在破碎腔的内壁,如不能及时进行清理,将影响冲击式破碎机工作效率,严重时还可能影响正常工作。因此,在选择物料时候,一定要注意物料粘度不易太大。

5、物料的湿度:即物料中含水分较大时,物料在冲击式破碎机内容易粘附,也容易在下料输送过程中造成堵塞,造成破碎能力减小。解决这方面问题,首先要严格控制物料湿度,可采用日照或风干等方式来降低物料中水分的百分比。

冲击式破碎机维修方便

冲击式破碎机技术指导现场

冲击式破碎机技术指导现场

鉴于很多用户选购冲击式破碎机首要关心维修问题,红星机器厂家在生产设计冲击式破碎机时特别注意了该问题。我们设计的冲击破主要由给料口、分料器、溢流器、叶轮、破碎腔、反击板、主轴、机架、电动机等部件构成,具有结构合理、运行稳定等特点。

假如运行中出现故障,客户可以打开观察门查看设备内部情况,视情况调整设备各部件,我公司技术人员会培训基本的操作维修技能,如果出现您解决不了的问题,欢迎拨打我公司售后电话,我厂设备都是终身保修,我们很乐意为您服务。

售后服务

河南红星冲击式破碎机厂家提供一站式售后服务,支持“到厂参观”,有专车免费接待,配合客户需要,帮助科学选型;提供专业的技术培训、免费调试服务,保修延期一年,享受“终身售后”;购买设备赠送“设备原装配件”,直接从厂家车间拿;

冲击式破碎机设备装车发货

冲击式破碎机设备装车发货

冲击式破碎机技术参数

制砂机

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 10-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 20-55 2700×1760×2800

VSI制砂机

型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2360×2500 4540×2500×2830 5500×2750×3100 5500×2750×3100 5500×2750×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

HVI制砂机

型  号 硬料 软料 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  50-140  90-230  2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-400 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315
