反击式破碎机

60秒级人工响应 24小时免费提供方案 过环评标准

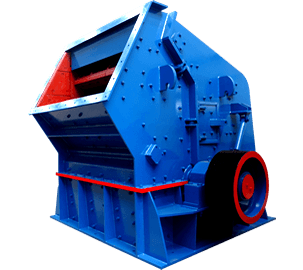

反击式破碎机

  • 高铬板锤、持久耐用
  • 无键连接、经济可靠
  • 出料粒型好、易调节

进料粒度:≤1300mm 处理能力:30-800t/h

适用物料:石灰石、煤矸石、白云石、页岩土、麻古石、建筑垃圾等;

热门型号热门型号
  • 1210
  • 1315
  • 1520
  • 入料粒度:≤350 mm
  • 处理能力:70-130 t/h
  • 电机功率:6P 110 kw
  • 入料粒度:≤500 mm
  • 处理能力:100-280 t/h
  • 电机功率:6P 200 kw
免费到厂参观,全程教学式协助办厂
免费获取报价 预约考察热线:0371-67772626

反击式破碎机介绍

反击式破碎机讲解视频

反击式破碎机(简称反击破)是红星机器在吸收国内外先进技术,结合国内砂石行业具体工矿条件的基础而研制的新一代反击式碎石机,一般作为二级破碎设备,实现“多碎少磨”。

其可分为PF反击式破碎机和HD德版反击式破碎机等多种类型,加工成品石子粒形好、呈立方体,排料粒度可调节,成品规格多样化,能处理各种中等硬度、软物料(石灰石、煤矸石、混凝土等),广泛应用于铁路、高速公路、水泥、化工等行业。

反击式破碎机适用物料图

反击式破碎机适用物料图

反击式破碎机图片

多角度大图展示,领略反击式碎石机外在之美

pf反击式破碎机

pf反击式破碎机,时产30-800吨,进料粒度≤800mm

CI反击式破碎机

CI反击式破碎机,时产80-2000吨,产量高,用于大规模石料生产厂

德版反击式破碎机

德版反击式破碎机,时产90-670吨,进料粒度≤1300mm

反击式破碎机结构及工作原理

这款反击式碎石机结构主要由拉杆、前反击架、后反击架、反击衬板、主轴、锁紧块、压紧板、转子架、板锤、反击板、转子等组成。

反击式破碎机工作原理图

反击式破碎机工作原理图

反击式碎石机是一种利用冲击能来破碎物料的破碎机械,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

反击式破碎机性能特点

1、进料口大、破碎腔高、适应物料硬度高、块度大、产品石粉少。

2、反击板与板锤间隙能方便调节、有效控制出料粒度、颗粒形状好

3、反击破设备结构紧凑、机器刚性强、转子具有大的转动惯量。

4、高铬板锤、抗冲击、抗磨损、冲击力大。

5、反击式破碎机设备无键连接、检修方便、经济可靠。

6、破碎功能全、生产效率高、机件磨耗小、综合效益高。

反击式破碎机工作现场实拍图

反击式破碎机工作现场实拍图

反击式破碎机价格

反击式破碎机价格是多少?根据不同型号、产量,设备的价格区间不等,低产量的设备价格大概在几万到几十万之间,不过高产量、高标准的反击式破碎机价格则在上百万左右。

红星反击式破碎机生产厂家,是现货直销、发货更及时,这就意味着您买设备要比中间商便宜许多,并且售后会更有保障些,具体反击式破碎机价格多少,欢迎在线询价了解,及更多相关资讯,有技术经理为您解答。

客户来厂考察设备

客户来厂考察设备,有现货提供

反击式破碎机生产厂家

河南郑州红星矿山机械是一家大型反击破生产厂家,专注于该设备的生产已有30余年,精良化的研发团队,汇聚了德、美、意等国家的技术人才,打造高标准、高品质的反击式破碎机,公司生产的反击破具有寿命长,更耐用,操作简单,成品粒度均匀且过粉现象少,能耗低等优点。

红星厂家位于郑州市高新技术产业区,是一家集科研、生产、销售于一体的大型股份制企业,拥有三大生产车间,十几项出厂检测,质量更可靠,可以到厂实地考察,欢迎直接来电咨询,马上为您安排,并提供“EPC项目总包服务”。

红星售后服务

红星反击式破碎机客户现场

高清现场视频,一览反击破砂厂“英姿”

河北时产800吨石头破碎生产线现场

破碎原料:青石头

原料尺寸:≤600mm

成品规格:0-5-10-31.5mm

设备配置:颚式破碎机2台,反击式破碎机4台,圆振动筛4台,皮带输送机若干。

生产线特点:大型化石子破碎生产线,作业效能高、操作智能、设计紧凑、出料均匀,符合用户需求。

山东客户反击式破碎机生产现场图片

山东客户反击式破碎机生产现场图片

红星新一代反击式破碎机板锤优化升级

河南反击式破碎机厂家

反击破板锤,耐磨材质打造,使用周期长

反击式破碎机的板锤质量直接影响了其使用寿命,为了提高反击式破碎机的使用寿命,红星机器对板锤进行了一些改进,如将板锤背部设计成槽形;将工作面改成连续平面;减少了螺栓同物料的直接接触等,通过这些改进大大改善了反击式破碎机板锤的质量,同时延长了板锤的使用寿命,使得设备的生产效率明显提高。

扩展资料:其他易损件介绍

名称 材料 使用寿命/月
衬板 高锰钢、高锰铬 12
转子 铸钢、合金钢 -
反击板 高锰钢 12-24
锤头 高锰钢 6-12
板锤 高铬铸铁、高锰钢 -
主轴 碳素钢和合金钢 -

反击式破碎机设备现货直发

反击式破碎机设备现货直发

反击式破碎机型号参数

反击式破碎机

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009

HD德版反击式破碎机

型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
