怎样确定复摆颚式破碎机动鄂的摆动行程和偏心距?

发布时间小图标发布时间:2013-01-08 16:09:45 更新时间小图标更新时间:2021-07-02 16:09:45 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 颚式破碎机 2 摆动行程 3 偏心距

复摆鄂式破碎机是在鄂式破碎机的基础上发展的一种节能效能高的破碎设备。其结构参数对破碎机的工作性能影响非常大,因此在设计时要正确确定其结构参数。本文主要介绍破碎机动鄂的摆动行程和偏心距这两个结构参数的确定方法。

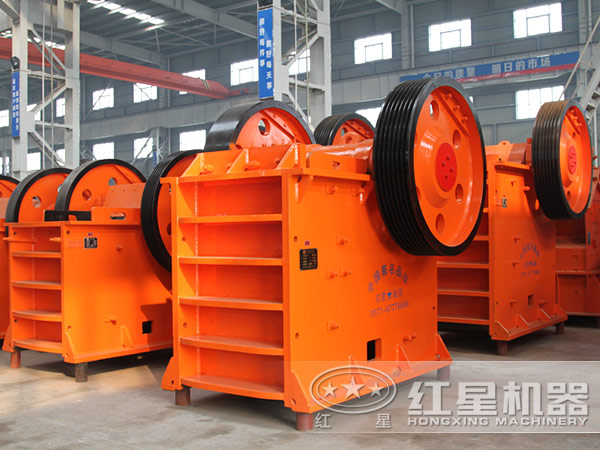

复摆颚式破碎机

由于物料在破碎机的破碎腔内由上向下逐渐变小,因此只要动鄂上部摆动行程能够满足破碎物料所需的压缩量即可。破碎腔的上部摆动行程应该大于给定较大排料粒度的0.01倍。

对于复摆鄂式破碎机,其动鄂摆动行程受到排矿口的限制。这是因为动鄂下部的行程若增加至大于排矿口较小宽度的0.3-0.4倍就会引起物料在破碎腔下部的过压现象,进而易堵塞排矿口。因此动鄂下部的动鄂摆动行程不能大于排矿口宽度的0.3-0.4倍。

当动鄂的摆动行程确定后,偏心轴的偏心距就可以利用画机构图的方法来确定。对于复摆鄂式破碎机,偏心距可根据动鄂摆动行程而定;对于简摆鄂式破碎机而言,偏心距与动鄂摆动行程在数值上相等。

但在实际生产中,由于破碎板的变形、机架间存有间隙等原因,选取的动鄂摆动行程远远大于理论上求出的数值。对于大型鄂式破碎机,动鄂摆动行程在25-45mm之间;对于中小型破碎机,动鄂摆动行程在12-20mm之间;对于复摆鄂式破碎机,动鄂摆动行程是偏心距的1.33倍。

颚式破碎机
