立式破碎机
立式破碎机

立式破碎机

应用范围:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等
适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等
进料粒度:120-1500mm      生产能力:1-2200t/h
全国销售热线: 0371-67772626

立式破碎机介绍

立式破碎机为统称,可分为很多种。如:颚式破碎机反击式破碎机锤式破碎机等。按照运动形式可分为:简摆式破碎机和复摆式破碎机。按照破碎物料粒度可分为:粗碎机与细破机。该系列破碎机广泛应用在矿山破碎、石料开采、煤矿破碎以及水泥原料破碎中。

其中简摆式破碎机适合于粗碎作业,该系列破碎设备成为大、中型破碎机,适合破碎坚硬的物料,由于破碎出的物料粒度不均匀,所以不适合破碎结构成片状的物料。复摆式破碎机适合于中碎作业,该系列破碎机一般为中、小型破碎设备,主要针对坚硬的物料进行破碎作业,同样不适合破碎结构成片状的物料。

其中粗破和细破的不同之处在于出料粒度不同。在生产工艺中粗破一般是首选物料的初加工经过筛分再由细破进行细碎处理。

设备图片

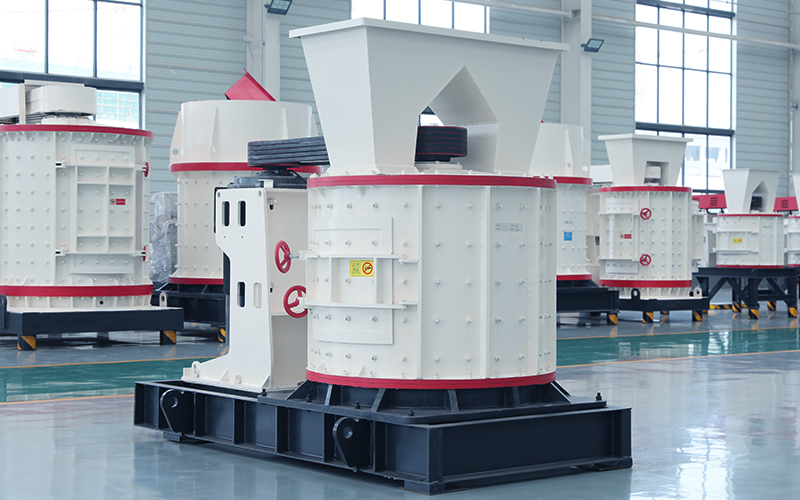

立式破碎机

粗碎机

立式破碎机

简摆式破碎机与复摆式破碎机的区别

简摆式破碎机的特点是结构简单、维修方便,它的缺点是产品粒度不均匀。该设备的动鄂摆动为圆弧偏心轴与动鄂通过推力板和连杆间连接在一起共同完成的,由于受力小,动鄂只做左右摆动的运动,以此产生挤压力,作用于物料,使物料劈裂至破碎。该设备的破碎比小,生产出的物料粒度大。简摆式破碎机是采用间歇式工作的,因此设备的生产效率较低,不够理想。

复摆式破碎机与简摆式破碎机有相似之处,都具有结构简单、维修方便的特点。复摆式破碎机的动鄂经过简化之后,摆动轨迹为(椭圆)偏心轴与动鄂是利用轴承直接连接在一起,动鄂与偏心轴都是采用滚动轴承,所以传动效率高,受力大,而且该动鄂润滑简单,可大大降低设备的磨损,可延长设备的寿命。由于动鄂不仅左右摆动,而且还在上下运动产生磨削副作用,所以该设备在运转时产生的粉尘较大,所用的能耗也大。但具有强制卸料生产能力,比简摆式高20%-30%。

性能特点

1、结构简单合理、运行成本低,利用石打石原理,磨损小。

2、破碎率高、节能。

3、具有细碎、粗磨功能。

4、受物料水分含量影响小、含水份可达8%左右。

5、工作噪声低于75分贝(db级),粉尘污染少。

6、适合破碎中硬、特硬物料。

7、产品成立方体、堆积密度大、铁污染极小。

8、叶轮自衬磨损小、维修方便。

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600

破碎机生产车间
