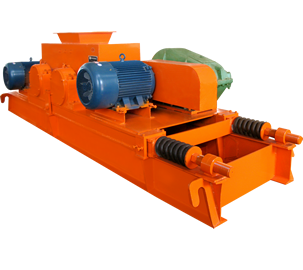

对辊式破碎机

对辊式破碎机

应用范围:砂石料场、冶金、建材、耐火材料、中高硬度材料等
适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石等
进料粒度:≤25-100mm      处理能力:5-100t/h
全国销售热线: 0371-67772626

对辊式破碎机介绍

对辊式破碎机简称对辊破或对辊破碎机,是比较老式的破碎设备,对辊式破碎机结构简单,过分粉碎现象少,辊面上的齿形、尺寸、排列可随物料性质而改变,可对中硬和软矿石进行中、细破碎,如硫酸厂中通常用对辊式破碎机对硫铁矿石进行一次破碎,使直径达到20~30mm,再进入双辊式破碎机进行二次破碎,使矿石直径达到5mm以下,达到沸腾炉的要求。

对辊式破碎机

对辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用,尤其在建筑材料工业中生产瓜米石和绿豆砂等产品,有较一般破碎机械更优异的效果。

对辊式破碎机

对辊破碎机图片

对辊式破碎机

辊式破碎机

对辊破碎机

对辊式破碎机

对辊破碎机易损件

对辊式破碎机使用过程中,易损件磨损是客户比较关心的问题。对辊式破碎机主要工作部件是破碎辊,工作中破碎辊承载着较高的压力,由于破碎物料不定,工作一段时间后破碎辊容易出现不同程度的磨损和腐蚀。针对以上问题,红星机器厂家的解决办法是在易损部件表面堆焊硬质合金,从而达到耐磨、耐热、耐腐蚀的效果,可以显著提高破碎辊的使用寿命,并节省维修费用。

对辊破结构与性能特点

对辊式破碎机工作原理与结构图

对辊式破碎机将破碎物料经给料口落入两辊子之间,进行挤压破碎,成品物料自然落下。遇有过硬或不可破碎物时,对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让,使辊子间隙增大,过硬或不可破碎物落下,从而保护机器不受损坏。相向转动的两辊子有一定的间隙,改变间隙,即可控制产品最大排料粒度。双辊破碎机是利用一对相向转动的圆辊,四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。

对辊式破碎机

1、该系列对辊破碎机主要由辊轮、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

对辊式破碎机

3、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

4、为了安全,传动部分应根据实际情况自行安装安全罩。

对辊式破碎机

对辊破碎机注意事项

1、要加强给矿的除铁工作,非破碎物(钎头等物)掉入对辊间会损坏破碎机,以致造成停车事故,所以在破碎机前应安装除铁装置。

2、粘性物料容易堵塞破碎空间,在处理堵塞故障时应停车处理,不可在运转中进行捅矿。

3、当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来,以防伤人或损坏设备。

对辊式破碎机

4、对辊破碎机运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

5、加强对对辊破碎机的检查,对设备的润滑部位要按时加油,保持设备良好的润滑状态。

对辊式破碎机技术参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф610 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
总重量(t) 2.2 5.9 9.8 13.5 17.2 28.5 39.3

注:0740型、1060型针对河卵石制砂效果最佳。

对辊式破碎机生成车间

河南对辊式破碎机厂家:河南郑州高新区檀香路8号。

对辊式破碎机价格咨询电话:0371-67772626。

专家咨询 红星机器专家团队为您在线答疑解惑

如果您在购买或者使用对辊式破碎机的过程中有任何疑问,请点击下方专家头像进行在线交流解答,我们将竭诚为您服务!

张国伟老师 | 红星技术工程师

您好,我公司生产的对辊式破碎机结构紧凑合理,该设备内部装设有防尘板,密封性能好,能够有效避免破碎过程中细小物料的分散,产生粉尘少,工作噪声低,能够有效改善工作环境。请放心选购。感谢您对红星机器的支持与信任!

候贤飞老师 | 红星技术工程师

您好,红星机器对辊式破碎机的工作原理是粒度不同的物料落入设备两齿辊之间,由弹簧自动调节齿辊间距,在两齿辊相对方向旋转作用下,获得所需粒度的成品物料。更多该设备的工作详情,可致电红星客服,我公司会有专业人员为您解答疑难。感谢您对红星机器的支持与信任!
