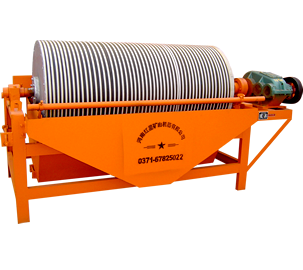

磁选机

磁选机

应用范围:选矿厂、建材、资源回收等其他工场等
适用物料:3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、煤、非金属矿等
进料粒度:0-3mm      处理能力:10-280t/h
全国销售热线: 0371-67772626

磁选机介绍

磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100~600mT。根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选。红星机器磁选设备具有结构简单、处理量大、操作方便、易于维护等优点。

磁选机

磁选机图片

磁选机

磁选机

磁选机

磁选机

磁选机分类

磁选机按磁铁种类可分为永磁磁选机和电磁除铁机;按照选矿方式的干湿可以分为干式除铁机和湿式除铁机;根据磁系不同可以分为筒式磁选机、辊式磁选机和筒辊式磁选机;根据结构不同可分为单筒、双筒和组合式多筒磁选机;按给矿方式分为上部给矿磁选机和下部给矿磁选机;按磁场强度不同可分为弱磁磁选机、中磁磁选机和强磁磁选机等。

磁选机

红星磁选机卸矿方式

磁选机精磁选后,精矿随圆筒转到磁系边磁力最弱的地方,在卸矿水管处冲洗水流的作用下卸到精矿槽中,但是如果是全磁的磁辊,卸矿是用刷辊进行的。如果在卸矿过程中出现不能正常卸矿现象,有可能是因为磁系偏离原来的位置、磁选机上的挡磁胶皮老化,经过简单的处理,就会正常卸矿。

磁选机

磁选设备应用领域

1、贫铁矿经粗碎或中碎后的粗选,排除围岩等废石,提高品位,减轻下一道工序的负荷。

2、用于赤铁矿还原闭路焙烧作业中将未充分还原的生矿选别,返回再烧。

3、用于陶瓷行业中将瓷泥中混杂的铁除去,提高陶瓷产品的质量。

4、燃煤矿、铸造型砂、耐火材料以及其它行业需要用的除铁作业。

磁选机

磁选机工作原理

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

磁选机技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11



型号 筒体尺寸(D×L)(mm) 配用皮带宽度(mm) 筒表磁场强度 入选粒度(mm) 处理能力(t/h)
XCT465 400×650 500 定做范围1600-4500高斯 <70 5
XCT565 500×650 500 <70 10
XCT665 600×650 500 <70 15
XCT68 600×800 650 <80 20
XCT758 750×800 650 定做范围1600-5500高斯 <80 25
XCT7595 750×950 800 <80 30
XCT995 900×950 800 <80 150-210
XCT10115 1000×1150 1000 <80 350-430

磁选机生产车间

河南磁选机生产厂家:河南红星矿山机器有限公司。磁选设备厂家地址:河南郑州高新区檀香路8号。磁选机价格咨询电话:0371-67772626。

专家咨询 红星机器专家团队为您在线答疑解惑

如果您在购买或者使用磁选机的过程中有任何疑问,请点击下方专家头像进行在线交流解答,我们将竭诚为您服务!

张国伟老师 | 红星技术工程师

您好,我公司生产的磁选机型号繁多,种类非常齐全。主要有两个系列,包括CTB型和XCT型,其中仅CTB系列就有10多种型号,包括CTB6018、 CTB9021、CTB1021、CTB1224、CTB1530等;而XCT系列也有8种不同型号,有XCT565、XCT7595、XCT10115 等,不同型号设备处理能力不等,您可以根据需要自由选择。不同型号磁选机技术参数详情,可拨打免费热线(0371-67772626)获取。感谢您对红星 机器的支持和信任!

张国伟老师 | 红星技术工程师

您好,红星机器是一家良心企业,公司成立近三十年产品远销海内外一百三十余个国家和地区,受到海内外客户的一致好评,获得如此好评不仅仅是因为产品质量,还有热情、贴心的售后服务。红星机器售后有保证。请您放心选购。感谢您对红星机器的支持和信任!
