永磁筒式磁选机

60秒级人工响应 24小时免费提供方案 过环评标准

永磁筒式磁选机

进料粒度:0-3mm

处理能力:10-280t/h

适用物料:3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、煤、非金属矿等

客服 免费到厂参观,全程教学式协助办厂

免费获取报价 预约考察热线:0371-67772626

永磁筒式磁选机的简介

永磁筒式磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系,采用高质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100-600mT。根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选机。本机具有结构简单、处理量大、操作方便、易于维护等优点。

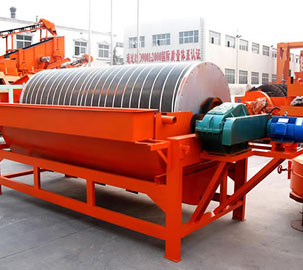

永磁筒式磁选机图片

永磁筒式磁选机,处理量大、操作方便

永磁筒式磁选机,顺流、逆流或半逆流多种不同表强

永磁筒式磁选机性能优势

1、同一圆筒可配三种槽体,适应不同选别工艺。

2、半逆流槽适用于矿石粒度为0.5-0mm的强磁性矿物的湿式粗选和精选,尤其适用于粒度为0.15~0mm大矿物的精选。

3、逆流槽适用于矿石粒度为0.6-0mm强磁性矿物湿式粗选和扫选。

4、顺流槽适用于粒度为6-0mm粗选和精选。

5、半逆流槽和顺流槽可串联使用,提高矿品位。

6、磁系采用铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100-600mT。

永磁筒式磁选机案例现场

永磁筒式磁选机案例现场

直击永磁筒式磁选机案例现场

河南客户永磁筒式磁选机生产现场

河南客户永磁筒式磁选机生产现场

永磁筒式磁选机的分类与型号

如设备型号 CTB 1230:其中C是磁选,T是筒式磁选机,B是槽体结构为半逆流型,12 是筒体直径为1200mm,30 是筒体长度为3000mm。

湿式弱磁场永磁筒式磁选机按照槽体结构可分为三种:

1、顺流型

矿浆给入方向与筒转向相同,精矿在另一侧排出,尾矿直接在底部排出,一般应用于6-0mm强磁性矿物粗、精选,回收率、品位高(因磁翻作用强)但不宜处理细粒(因筒与矿浆相对运动速度较低,清洗作用差)。

2、逆流型

矿浆给入方向与筒转向相反,精矿在给矿一侧排出,尾矿与另一侧排出。一般应用于0.6-0mm强磁性矿石粗、扫选,回收率高(因尾矿排出点处离给矿口远,选别充分)但品位低(因磁翻作用差)。

3、半逆流型

矿浆给入方向与筒转向一半相同,一半相反,与顺流型不同之处是矿浆在槽内转了个圈。因为矿浆被冲散水冲成松散状,可防止夹杂,并且矿浆运动方向与磁力方向一致,有利于回收由于0.5-0mm强磁性矿石粗、精、扫选回收率、品位都高,矿浆面平稳,因而选别稳定。

永磁筒式磁选机工作原理

永磁筒式磁选机工作原理

永磁筒式磁选机工作原理图

矿浆经给矿箱进入槽体后,在底箱水的作用下,使矿粒呈悬浮状态进入粗选区,磁性矿粒在磁系所产生的磁场力作用下,被吸在圆筒的表面,随着圆筒一起向上移动。在移动的过程中,由于磁系的极性沿径向交替,使成链的磁性矿粒进行翻动(或叫磁搅拌)在翻动过程中,夹在磁性矿粒中的部分脉石被清洗出来,这有利于提高磁性产品的质量。磁性矿粒随着圆筒转动离开磁系时,磁力大大降低,在冲洗水的作用下进入精矿槽中。非磁性矿粒和磁性较弱的矿粒在槽体内矿浆流的作用下,从底板的尾矿孔流进尾矿管中,由于尾矿流过的磁选机具有较强磁场的扫选区,可以使一些在粗选区来不及吸到筒体上的磁性矿粒,再一次被回收而提高了金属回收率。由于矿浆不断给入,精矿和尾矿不断排出形成一个连续的选分过程。

永磁筒式磁选机技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11

永磁筒式磁选机日常维护

1、保持良好的润滑状态是延长使用寿命的重要一环。开式齿轮应有足够的润滑油,轴承盖上的注油孔,至少每三个月注油一次。

2、经常检查圆筒上的耐磨层。对松动或断头处应及时修理,在修理时,断头处的胶条及圆筒表面应该用砂纸打净,然后胶贴牢固。

3、应随时除去矿浆中焊条头或铁丝之类的东西,以免当给矿量小时,这些东西带不上来,很快就会将筒皮磨坏或刮坏。圆筒上是否有异物,可在停车时通过两端的观察孔检查。

永磁筒式磁选机厂家地址:河南省郑州市高新区檀香路8号。

永磁筒式磁选机价格咨询电话:0371-67772626
