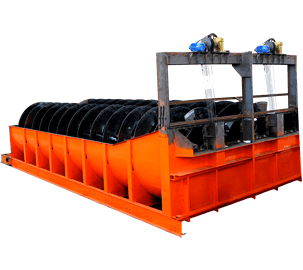

螺旋分级机

60秒级人工响应 24小时免费提供方案 过环评标准

螺旋分级机

水槽长度:≤3000-14300mm

螺旋直径:300-3000mm

产品特点:与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥。

客服 免费到厂参观,全程教学式协助办厂

免费获取报价 预约考察热线:0371-67772626

螺旋分级机介绍

螺旋分级机实拍视频

螺旋分级机是选矿的设备之一,借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。螺旋分级机应用于处理冲积砂矿,尤其适合于有用矿物单体解离度高而且呈扁平状者。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。

螺旋分级机应用

螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

螺旋分级机结构

螺旋分级机图片

螺旋分级机

螺旋分级机图片

螺旋分级机

螺旋分级机的叶片

螺旋分级机

单螺旋分级机图片

螺旋分级机

双螺旋分级机图片

螺旋分级机性能特点

1、螺旋分级机分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。

2、螺旋分级机采用变频控制技术,操作更简洁,瓦片内衬,维修率非常低。

3、石粉质量易于控制,细度调整方便、灵活、可靠,0-0.75mm石粉含量在2%-15%之间可调。

螺旋分级机工作现场图片

螺旋分级机工作现场图片

山东客户螺旋分级机工作现场

山东客户螺旋分级机工作现场

螺旋分级机工作原理

该机工作时分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底,由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出,底座采用槽钢,机体采用钢板焊接而成,螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

螺旋分级机工作原理图

螺旋分级机工作原理图

螺旋分级机价格_厂家现货供应

选购一台螺旋分级机价格多少,通常在十几到几十万元左右不等,其型号选择不同,价格也不一样,同时厂家选对了,就更划算,欢迎随时在线咨询,获取详细数值,直销厂家现货供应,享更多优惠,有技术经理为您解答,及更多相关资讯。

红星机器建厂四十多年,拥有26万平方米专业厂房,不断打磨自身生产工艺,也有完善出厂制度,保质保量、及时有效交付每一笔订单,技术人员到厂培训指导、免费安装、调试等一系列服务,并支持“到厂参观”,有专车免费接待,期待您的莅临!

螺旋分级机设备发货

螺旋分级机设备发货

螺旋分级机生产厂家:河南红星矿山机器有限公司

螺旋分级机厂家地址:河南省郑州市高新区檀香路8号

螺旋分级机价格咨询电话:0371-67772626

螺旋分级机型号参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
