弹簧圆锥破碎机

60秒级人工响应 24小时免费提供方案 过环评标准

弹簧圆锥破碎机

进料粒度:65-300mm

生产能力:12-1000t/h

适用物料:适用普氏硬度≤5~16的各种矿石和岩石

客服 免费到厂参观,全程教学式协助办厂

免费获取报价 预约考察热线:0371-67772626

弹簧圆锥破碎机简介

弹簧圆锥破碎机处理物料

弹簧圆锥破碎机处理物料

弹簧圆锥破碎机适用于冶金、建材、矿业、化工等行业,可对铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等中等和中等以上硬度的物料进行中、细碎作业。破碎腔型式由矿石用途决定,标准型运用于中碎;中型适用于中细碎;短头型适用于细碎。该机具有结构可靠,生产效率高,调整方便,使用经济等特点。

弹簧圆锥破碎机图片

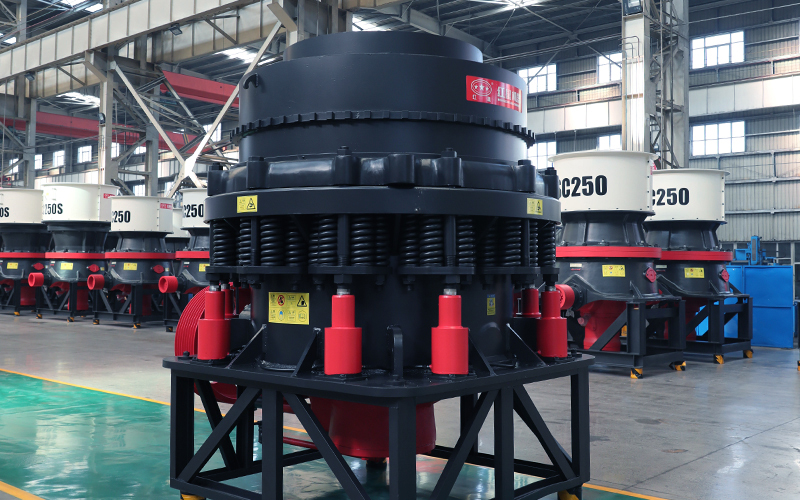

弹簧圆锥破碎机

弹簧圆锥破碎机产品图

弹簧圆锥破碎机厂家

弹簧圆锥破碎机厂家

弹簧圆锥破碎机案例现场

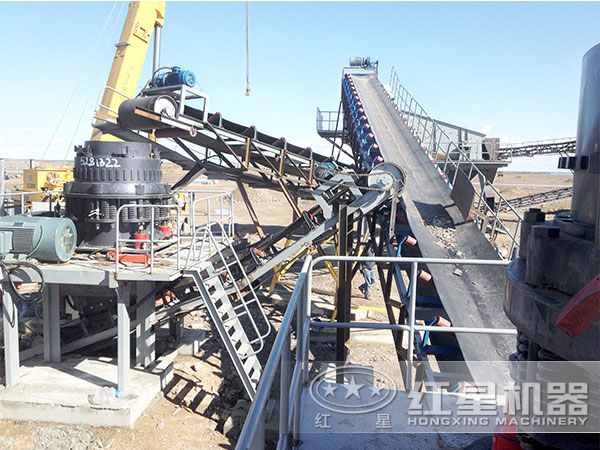

河北唐山弹簧圆锥破碎机案例现场1

河北唐山弹簧圆锥破碎机案例现场1

河北唐山弹簧圆锥破碎机案例现场2

河北唐山弹簧圆锥破碎机案例现场2

弹簧圆锥破碎机主要结构

弹簧圆锥破主要由上壳体、下壳体、内锥衬板、外锥衬板、锁紧弹簧、主轴、大小传动齿轮等构成。运行的时候电机带动小齿轮,小齿轮带动大齿轮,大齿轮带动主轴和动锥旋转。

弹簧圆锥破碎机的技术性能

1、利用料层破碎原理设计,具有过载液压清腔系统和制冷技术的润滑系统,保证了生产过程稳定和安全。

2、配有液压推动缸和锁紧缸,来达到液压调整排放口。

3、将调整套、轧臼壁、破碎锥躯体和破碎壁经过机加工后直接锥面联接,替代以往烦琐的浇注联接工艺。

4、其弹簧保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器。

5、采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。

弹簧圆锥破碎机工作原理

弹簧圆锥破碎机工作原理图

弹簧圆锥破碎机工作原理图

工作时,电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。支撑套与架体连接处靠弹簧压紧。

弹簧圆锥破碎机厂家——河南红星

提供一:提供“EPC项目总包服务”,全程为您服务建厂

提供二:公司可为您提供办厂手续、政策、流程,以及全套生产设备

提供三:为用户提供专业的“技术培训”

提供四:公司提供“设备后期升级改造”延长寿命,减少成本

欢迎在线咨询

弹簧圆锥破碎机技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

河南郑州弹簧圆锥破碎机生产厂家地址:河南省郑州市高新区檀香路8号

河南郑州弹簧圆锥破碎机价格咨询电话:0371-67772626
