颚式破碎机

颚式破碎机
应用范围:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等
适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等
进料粒度:120-1500mm      生产能力:1-2200t/h
全国销售热线: 0371-67772626

颚式破碎机介绍

颚式破碎机是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地应用在冶金、化工、建材、电力、交通等工业部门,用于抗压强度在147-245MPa的各种矿石和岩石的粗、中、细碎。近年来,红星机器为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了新型颚式破碎机。

颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎,广泛应用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的最高抗压强度为320MPa。

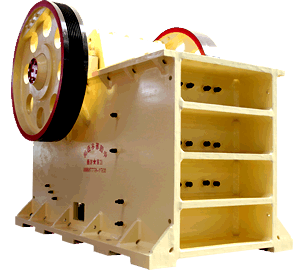

颚式破碎机图片

颚式破碎机

颚式破碎机

颚式破碎机

性能特点

1、采用世界级的制造工艺,选用最高端的制作材料。

2、更先进的动颚总成,使其更经久耐用,动颚总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动,此外重型偏心轴亦采用锻坯进行加工,这一切均使得颚式破碎机具有超凡的可靠性。

3、轴承座采用整体式铸钢结构,能够保证与破碎机架完全匹配,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。

4、采用有限元分析技术,破碎机具有更高的强度。

5、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。

6、排料口调整更快捷方便。颚式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。

7、选用轴承规格更大、承载能力更高。 红星鄂式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

8、采用齿形护板,增大了颚板的有效长度,产量更高。

工作原理

颚式破碎机结构简图

颚式破碎机工作方式为曲动挤压型,工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280-355 122 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 30 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 55 15.6 2720×1950×1600

河南红星矿山机器有限公司是一家专业的破碎机生产厂家,从事破碎设备生产研究20余年,为您提供各类物料破碎的解决方案,欢迎咨询。

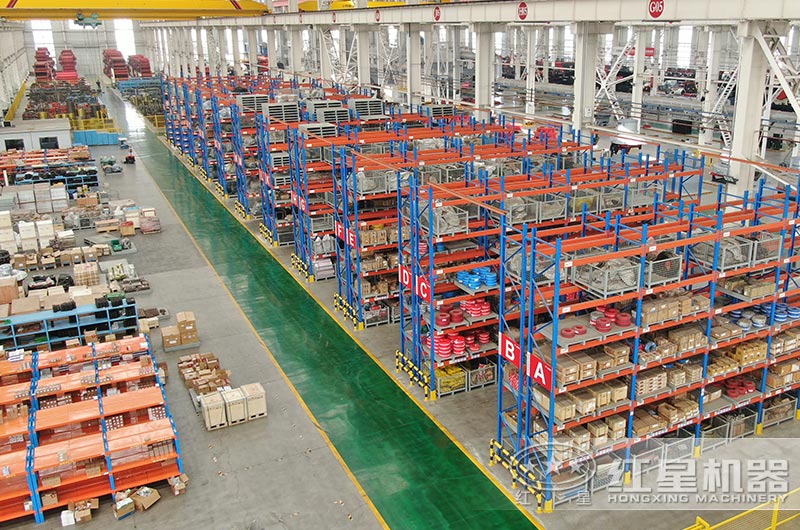

颚式破碎机生产车间

生产车间

颚式破碎机厂家地址:河南郑州高新区檀香路8号。

颚式破碎机价格咨询电话:0371-67772626。
